數據中心布線系統無論按照何種方式去實施，對于數據中心而言，都有一些基本的原則或關注點，這是在每一個數據中心規劃基礎架構時都應該給于足夠重視的：
1、可管理性
為用戶構建一個高性能網絡，這并非是一味復雜和高成本。管理性是最基本要素，沒有管理性，基礎布線網絡也只能短期應付數據中心的需要，如果需要增強控制和管理數據中心基礎網絡，那么就必須建成結構化的布線系統，避免存在于一個由大量難以識別的跳線等構成的無序管理的環境。
2、靈活性和可擴展性
基礎布線的靈活性和可擴展性允許快速和方便地實現而不會對數據中心的日常運行產生嚴重的影響，也就是降低未來新的應用技術使用對于基礎布線的改變所帶來的風險。數
據中心的可擴展性對于系統未來高帶寬的升級和進行不中斷運行的性能擴展非常重要。因此必須關注用于實現網絡拓撲的各種系統部件可以有效地提升網絡效率，節約時間和成本。
3、網絡效率
由于數據中心的數量和規模的增長，同時由于網絡持續地演進和向 100G 以太網發展，未來應該會繼續在高帶寬上增長。由于數據中心的可預計的增長，基礎布線網絡需要簡單，有效的布線系統，從而最大化地利用空間和有效降低安裝時間和成本。
對于一個規劃良好的基礎布線系統，應該考慮可以支持 15 到 20 年和數代的網絡系統設備和數據速率的增長的應用。
1.1 數據中心功能
數據中心可由一個建筑群、建筑物或建筑物的幾個樓層或一部分區域組成。在通常情況下它由計算機房和支持空間組成，是電子信息的存儲、加工和流轉中心。數據中心內放置核心的數據處理設備，是政府機構、企事業單位的信息中樞。數據中心的建立是為了全面、集中、主動并有效地管理和優化IT基礎架構，實現信息系統較高水平的可管理性、可用性、可靠性和可擴展性，保障業務的順暢運行和服務的及時提供。
建設一個完整的、符合現在使用及將來業務發展需要的高標準數據中心，應滿足以下基本功能要求：
1、滿足進行數據傳輸、數據計算、數據存儲和安全與公用通信網互通的設施安裝的場地;
2、為所有設備運轉提供所需的保障電力;
3、在滿足設備技術參數要求下，為設備運轉提供一個溫度受控的環境;
4、為所有數據中心內部和外部及公用網的設備提供安全可靠的網絡連接。
5、不會對周邊環境產生各種的危害;
6、具有足夠堅固的安全防范設施和防災設施。
以多種類型的數據中心來滿足具體的業務要求。兩種最常見的類型是公司/企業數據中心和托管/互聯網數據中心。 企業數據中心由具有獨立法人資格的公司、機構或由政府機構擁有和運營。這些數據中心為其自己的機構、單位、人員提供支持內網、互聯網的數據處理和面向 Web 的服務。運行維護由內部 IT 部門進行。托管/互聯網數據中心由電信業務經營者、互聯網服務提供商和商業電信業務經營者擁有和運營。他們提供通過互聯網連接訪問的外包信息技術(IT)服務。他們提供互聯網接入、Web 或應用托管、主機代管及受控服務器和存儲網絡。
1.2 數據中心系統組成
對于一個完整的數據中心而言，它包含各種類型的功能區域。諸如：主機區、服務器區、存儲區、網絡區及控制室、操作員室、測試機房、設備間、電信間、進線間、資料室、備品備件室、辦公室、會議室、休息室等等。
數據中心從功能上可以分為計算機房和其它支持空間。空間分隔見表1。
在上表1中：
1、建筑物機房外區域的辦公區與建筑物樓層電信間、樓宇進線間之間可通過水平纜線相通;
2、建筑物樓層電信間與樓宇進線間之間可通過主干纜線相通;
3、機房支持空間的行政管理區、輔助區、支持區與支持空間的進線間、電信間之間可通過主干纜線相通;
4、機房支持空間進線間與樓宇進線間之間可通過主干纜線相通;
5、機房支持空間電信間與樓宇電信間、進線間之間可通過主干纜線相通;
6、機房內場地與支持空間電信間、進線間之間可通過主干纜線相通。
1.2.1 計算機房
計算機房主要用于電子信息處理、存儲、交換和傳輸?shù)脑O備安裝、運行和維護的建筑空間，包括服務器機房、網絡機房、存儲機房等功能區域，分別安裝有服務器設備(也可以是主機或小型機)、存儲區域網絡(SAN)和網絡連接存儲(NAS)設備、磁帶備份系統、網絡交換機，以及機柜/機架、纜線、配線設備和走線通道等。
1.2.2 支持空間
是計算機房外部專用于支持數據中心運行的設施安裝和工作的空間，包括進線間、電信間、行政管理區、輔助區和支持區。
1.3 數據中心等級及分類要求
數據中心綜合布線系統是數據中心網絡的一個重要組成部分，支撐著整個網絡的連接、互通和運行。綜合布線系統通常由對絞電纜、光纜、連接器件和各類配線設備等組成。并在滿足未來一個時期內的帶寬需求的情況下，兼顧性價比。所以確保一個數據中心布線解決方案的設計能夠適應將來更高的傳輸速率的需要將是至關重要的。
1.3.1 國內外機房等級
1.3.1.1 數據中心等級
(1) 按照中國標準GB50174《電子信息系統機房設計規范》，數據中心可根據機房選址、建筑結構、機房環境、安全管理及機房的使用性質及由于場地設備故障導致電子信息系統運行中斷在經濟和社會上造成的損失或影響程度，分為A、B、C三級。
1)A級為容錯型，在系統需要運行期間，其場地設備不應因操作失誤、設備故障、外電源中斷、維護和檢修而導致電子信息系統運行中斷。
2)B級為冗余型，在系統需要運行期間，其場地設備在冗余能力范圍內，不應因設備故障而導致電子信息系統運行中斷。
3)C級為基本型，在場地設備正常運行情況下，應保證電子信息系統運行不中斷。
(2) 國外TIA942則按照數據中心支持的正常運行時間，將數據中心分為4個等級。不同的等級，數據中心內的設施要求也不同，級別越高要求越嚴格。
T1 數據中心：基本型，這類數據中心使用單一路由，沒有冗余設計。
T2 數據中心：部件冗余，還是使用單一路徑，增加部件的冗余。
T3 數據中心：在線維護，擁有多路路徑，設備是單路，T3 機房應可以方便升級為 T4機房。
T4 數據中心：容錯系統，擁有多路有源路徑，增強容錯能力。
在4個不同等級的定義中，包含了對建筑結構、電氣、接地、防火保護及電信基礎設施安全性等的不同要求。表2出了TIA942標準數據中心等級的可用性指標。

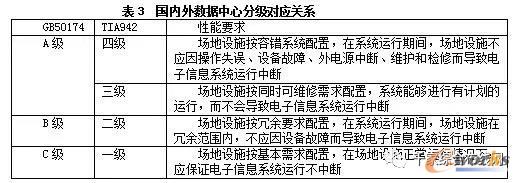

(3)通過對數據中心的可用性及冗余數量的比較，我們在國內外標準中所描述的不同等級的數據中心之間建立了一個可參考的對應關系，見下表3內容。
1.3.2 數據中心分類
數據中心根據所有性質或服務的對象，可以分為互聯網數據中心和企業數據中心(IDC與 EDC)。
(1)IDC(互聯網數據中心)是電信業務經營者利用已有的互聯網通信線路、帶寬資源，建立標準化的電信專業級機房環境，通過互聯網向客戶提供服務器托管、租用以及相關增值等方面的全方位服務。它可以為各類應用和客戶提供大規模、高質量、安全可靠的專業化服務器托管、空間租用、網絡批發帶寬以及 ASP、EC 等服務業務服務。通過使用 IDC 服務，企業或政府單位不需要再建立自己的專門機房、鋪設昂貴的通信線路，也無需建立專門的網絡工程師隊伍 。
(2)EDC( 企業數據中心)是指由企業或機構構建并所有，服務于企業或機構自身業務的數據中心，是一個企業數據運算、存儲和交換的核心計算環境，它為企業、客戶及合作伙伴提供數據處理、數據訪問等信息，應用支持服務。同時，對于信息系統，數據安全，保密或者其他特殊要求的行業或企業，會建設自己管理運行的數據中心，比如銀行、保險、政府、大型企業等。
