隨著國家基礎設施建設的發展，促進了我國運輸車輛進一步向重型化趨勢邁進，越來越傾向于使用大功率、重噸位的載貨汽車。輪轂鑄件是重型卡車關鍵零部件之一， 它與剎車鼓、輪輞和輪胎組成總成件，起著連接制動和車輛承載的重要作用，是汽車行駛的重要安全部件。因此，要求輪轂具有較好的綜合性能，不僅具有較高的強度、韌性，還需要有較高的尺寸精度。

    根據產品的使用要求，對重卡輪轂的鑄造工藝進行了改進優化，生產的輪轂鑄件性能優良、成品率提高。在工藝設計優化及生產過程中，使用CAE軟件進行充型凝固模擬；使用中頻感應電爐熔煉合成鑄鐵。使用東久無箱造型線生產。

    1 輪轂鑄件質量指標

    因重卡載重量大，輪轂鑄件材質必須具有良好的綜合性能，以滿足用戶需要，避免產品在使用過程中出現失效開裂等現象。根據使用特性，特對輪轂鑄件規定其性能技術指標：

    （1）機械性能：抗拉強度≥500MPa、延伸率≥10%、硬度HBW175～190；

    （2）金相組織：石墨球化率≥85%、珠光體15～35%、滲碳體+磷共晶＜2%、其余為鐵素體。

    2 化學成分優化

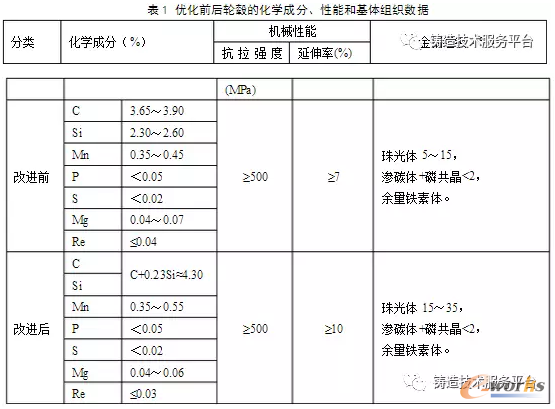

    通常，抗拉強度與延伸率是一對相互矛盾的性能指標，材料強度越高往往會造成延伸率降低。為此，考慮在增加珠光體含量以提高強度、硬度的同時而保證延伸率維持在一定高水平上，以滿足產品質量指標的要求。在原材料配比和熔煉工藝上再進行優化，原材料不再使用新生鐵，而使用打包廢鋼和球鐵回爐料；爐前采用Si-Mn合金進行孕育；爐內采用增碳工藝；球化孕育處理后鐵水滿足C+0.23Si的值在共晶點附近。下面表1是工藝改進前后輪轂鑄件的各項數據對比情況

    3 澆注系統改進

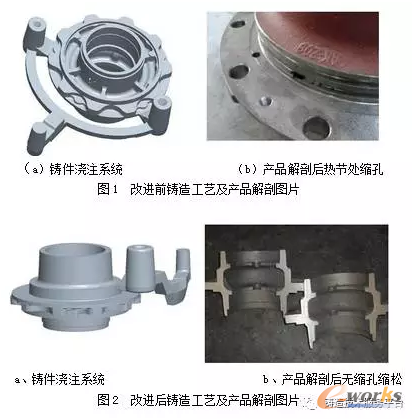

    原工藝設計中，澆注系統采用兩個澆道分散熱量，將內澆道開設在法蘭壁薄處，見圖1（a），以防止鑄件熱節處被澆口鐵液加熱。但生產過程中發現在下模熱節處出現縮松縮孔情況，如圖1（b）所示。經分析認為此處在充型時被鐵水持續加熱，形成熱節，而此位置距冒口較遠，無法補縮。改進后澆注系統見圖2所示，采用單澆道并將鑄件翻轉180度，同時將冒口布置在鑄件出現縮松縮孔處，雖然此處仍然是鐵水充型通道，但冒口容易對該熱節處進行補縮。并且產品翻轉180度以后，法蘭處熱節放于下模，最先充入鐵水，并可進行壓力補縮。

    4 坭芯結構改進

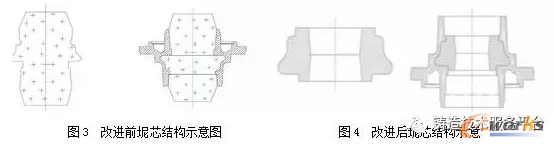

    輪轂鑄件基本結構類似圓柱體，中間有法蘭，由于內腔局部內凹，無法直接起模吊砂，需要設置坭芯，分型面設置在法蘭部位。由于生產線與輪轂結構的限制，鑄件內部坭芯采用人工下芯。圖3為工藝改進前的坭芯結構，其質量較大，不便人工下芯并影響工作效率。改進后，設計了一種局部吊砂加環形砂芯結構工藝的新型坭芯，如圖4所示。采用這種坭芯結構工藝，一方面減輕了坭芯重量，降低了坭芯成本，提高了下芯效率，另一方面還降低了坭芯高度，兩頭采用吊砂設計則降低了坭芯對尺寸精度的影響，提高了產品的鑄造精度。

    5 結論

    （1）在輪轂鑄件成分優化中，控制C+0.23Si≈4.3%，并通過爐前Si-Mn合金孕育等手段，能夠穩定生產出合格的材質。

    （2）改進澆注系統設計，冒口移近熱節，解決冒口補縮距離長所造成的縮松、縮孔缺陷。

    （3）改進坭芯結構設計，采用環形坭芯結構和局部吊砂的工藝，提高了鑄造精度，降低了鑄造生產成本。
