4 深度集成詳細方案
依據上述總體方案，CAPP與PDM系統深度集成方案主要分為產品結構管理、用戶信息管理、工藝設計管理、工藝審批管理、數據存儲管理5個部分，各部分詳細集成方案闡述如下：
4.1 產品結構管理集成
產品結構管理由PDM統一管理，CAPP中不建立產品結構，CAPP依據PDM的產品結構進行工藝文件的編制和生成工藝數據文件，并能夠從PDM中讀取BOM結構進行工藝數據的統計匯總。
（1）PDM提供CAPP統計匯總時所需的參數。
（2）PDM給出CAPP統計匯總所需要的產品結構XML文件，其中除了包含產品結構信息之外，還要包含需要統計匯總的工藝文件的完整數據信息。
（3）CAPP通過集成接口參數讀取PDM生成的BOMXML文件，解析BOM信息。
4.2 用戶信息管理集成
用戶信息管理由PDM進行統一管理，CAPP不進行用戶管理，用戶、角色及權限信息納入PDM管理。
（1）PDM負責向CAPP傳遞用戶、角色和權限信息。
（2）CAPP負責解析傳遞的用戶信息進行工藝設計。
（3）CAPP負責解析傳遞的用戶信息進行工藝文件電子審簽。
4.3 工藝設計管理集成
工藝設計管理集成采用中間文件和命令行傳遞的方式進行集成。由PDM調用CAPP相關數據信息進行處理，主要功能分為以下部分：

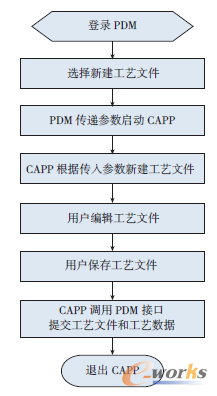

（1）工藝文件新建。在PDM中需要建立工藝文件時，調用CAPP，傳入相應參數，CAPP根據傳入的參數，建立工藝文件，允許用戶進行編輯、保存，調用PDM接口提交工藝文件和工藝數據，如圖3所示。
圖3 工藝文件新建流程

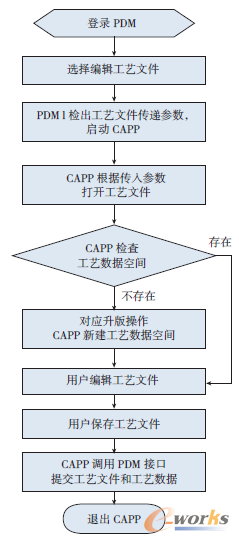

（2）工藝文件編輯/升版。在PDM中需要編輯或者對工藝文件進行版本升級操作時，調用CAPP，傳入參數，CAPP根據傳入的參數，打開PDM檢出的工藝文件，檢查工藝數據空間是否存在。不存在需新建工藝數據空間；如存在，則允許用戶對工藝文件進行編輯、保存，再調用PDM接口提交工藝文件和工藝數據，如圖4所示。
圖4 工藝文件編輯/升版流程
（3）工藝文件刪除。在PDM中需要刪除或者取消工藝文件的版本升級操作時，調用CAPP，傳入參數，CAPP根據傳入的參數，自動刪除工藝文件對應的工藝數據，如圖5所示。
圖5 工藝文件刪除流程

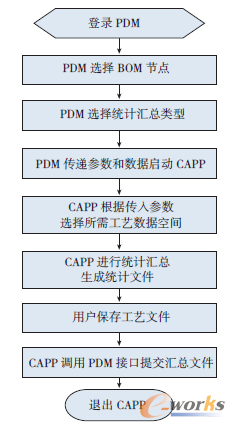

（4）工藝文件統計匯總。在PDM中需要對工藝數據進行統計匯總時，基于BOM節點選擇統計匯總類型，調用CAPP，傳入參數，CAPP根據傳入的參數，打開PDM生成的BOMXML文件，進行工藝數據的統計匯總，生成統計匯總文件，允許用戶進行編輯、保存，并提交到PDM，如圖6所示。
圖6 工藝文件匯總流程

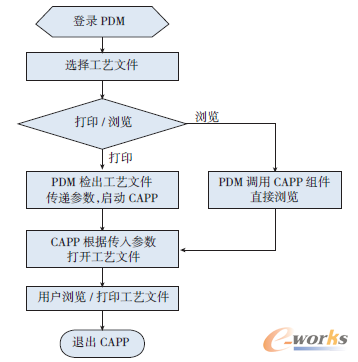

（5）工藝文件瀏覽/打印。在PDM中需要瀏覽、打印工藝文件時，調用CAPP，傳入參數，CAPP根據傳入的參數，打開PDM檢出的工藝文件，允許用戶進行瀏覽、打印，如圖7所示。
圖7 工藝文件瀏覽/打印流程
4.4 工藝審簽管理集成

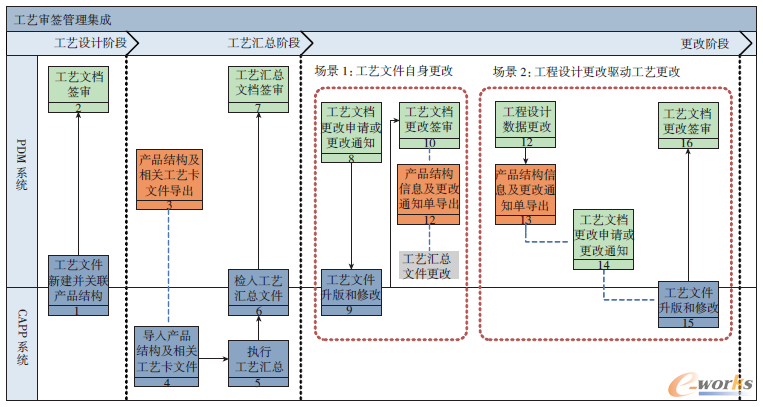

工藝文件的審批及其流程控制由PDM完成，按照企業相關文件要求，定制各種工藝文件審簽流程；CAPP負責提供瀏覽、審批工藝文件的控件，CAPP能夠自動回填PDM的流程審批相關信息，如圖8所示。
圖8 工藝文件審簽總體流程

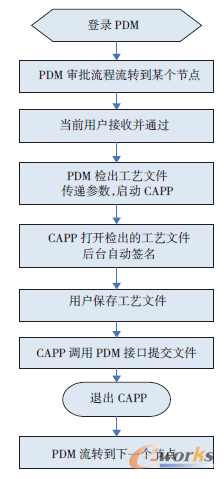

在簽署過程中，需要在CAPP中對工藝文件自動進行電子簽名。當PDM在流程中需要對工藝文件進行簽署時，調用CAPP，傳入參數，CAPP根據傳入的參數，打開PDM檢出的工藝文件，進行用戶、日期等流程信息簽署，并自動提交回PDM，如圖9所示。
圖9 工藝文件審簽流程
4.5 工藝數據存儲集成

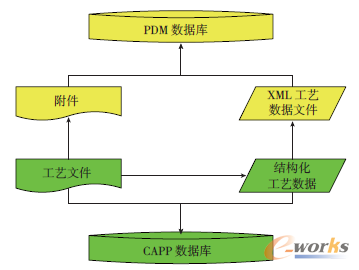

工藝數據的存儲采用冗余數據存儲方案，CAPP系統在CAPP數據庫中直接存儲CAPP工藝文件以及對應的結構化工藝數據。在PDM系統中，CAPP編制的工藝文件以附件的形式進行流程作業，將CAPP系統編制的工藝表格進行有效存儲，并將相應的結構化工藝數據轉化為具有特定約束的XML文件提交PDM進行工藝數據的統一管理，如圖10所示。
圖10 工藝數據存儲管理
5 結論
綜上所述，CAPP與PDM深度集成的實施應用，不但可以給企業帶來業務模式的全新變革，在實現企業產品全生命周期管理同時，提升業務執行與業務管理的水平，而且通過工程數據和工程知識的充分管理與良好應用，將形成新的核心競爭力，實現技術帶動生產。
無論從企業信息化應用的實際需求和應用效果來看，還是從產品全生命周期思想和技術的發展方向來看，甚至從企業整體協同的角度出發，CAPP系統與PDM系統深度、緊密的集成，可以讓制造數據與設計數據能夠切實連接起來，確保數字化制造過程進行有效的信息共享與交流。
