1 BOM多視圖

    在產品生命周期不同階段，企業不同部門、不同角色的人員需求從不同的角度觀察產品結構，他們看到的同一個產品的結構是不一樣的。例如：

    設計工程師從功能模塊的角度觀察產品結構，他看到的產品是由一系列功能單元和零件明細構成的，BOM結構與圖紙明細欄上表達的結構完全一致，稱為設計BOM；

    裝配工藝師從產品裝配工藝路線的角度觀察產品結構，在他的產品結構視圖中存在一些裝配過渡件，反映了零部件的逐層組裝順序，稱為裝配BOM（也有人稱之為生產BOM）；

    制造工程師則注意產品中包含哪些自制零件，每種自制零件的總數量，以及零件的制造工藝過程，在他的產品結構視圖中存在零級毛坯和半成品件，稱為制造BOM；

    采購部門只看外購零部件和原材料清單，而不關心產品的層次結構，一個產品中所有外購件都展開在一個層次上，并注明單臺產品中的總用量，稱為采購BOM；

    維修人員關心的是存在哪些易損件，需要的維護備件的數量，稱為維修BOM，等等。

    在企業的實際業務中，常見的BOM多視圖類型有設計BOM、生產BOM、維修BOM等。這些BOM之間既有重大差別，又緊密聯系。這些BOM之間既有重大差別，又緊密聯系。設計BOM是產品結構的基礎，設計BOM可以通過手工編輯零部件對象中的明細表數據得到，也可以通過對歷史數據（如CAD圖紙、EXEXL數據表等）快速導入獲得。其它各種BOM都是在設計BOM的基礎上轉化而來的。比如可以直接根據設計BOM產生一個與設計BOM結構完全相同的其它BOM視圖，但產生出來的新BOM視圖用另外的數據存儲其結構信息，而不再依賴于零部件對象中的明細表。

    不同業務需求下企業對BOM管理的要求也不盡相同，從簡單的產品結構和物料屬性管理（LevelⅠ&Ⅱ）到關聯信息管理以及更改的整個生命周期中的維護（Level Ⅵ）。如下圖1所示。

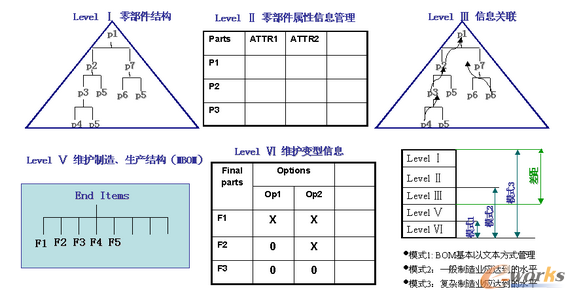

圖1 BOM的六個層次

2 北京航星BOM業務需求

    在實際研制生產過程中，當產品同一階段（如S階段）研制狀態、批次變化時，設計通過文檔形式的《技術狀態》明確配套關系更改，已有圖紙不更改（見圖2、圖3）。

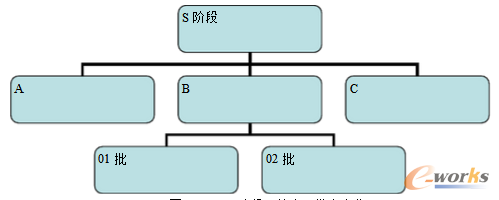

圖2 同一階段下狀態、批次變化

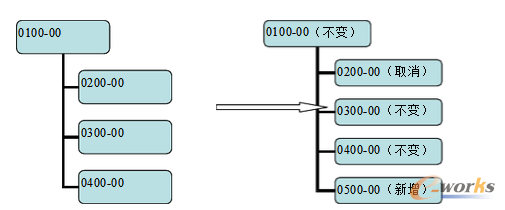

圖3 不同狀態、批次造成狀態更改

    而北京航星以前KMPDM系統只能針對產品同一階段進行技術狀態的產品結構（不含技術狀態）零部件編碼、產品屬性、工藝圖文檔、工藝進程進行管理，并實現該狀態EBOM的數據生成，向數據中心傳遞。

    在實際應用中發現，當產品研制狀態、批次變化時，經常帶來產品結構的變化（如：裝配圖號不變，所屬配套件根據狀態要求有增刪），以前KMPDM系統對于不同狀態、批次產品的結構數據調整不靈活，不適應研制型號技術管理。

    而隨著企業信息化水平的不斷提高，現有產品結構數據的精確管理問題已成為目前需要迫切解決的一個主要技術點。

3 BOM多視圖技術研究

3.1 設計BOM的生成和維護

    設計BOM可以在系統中手工創建；可以在系統現有的產品結構上進行派生或變形設計獲得；也可以通過BOM展開，從外部CAD數據中通過提取標題欄和明細欄信息獲得。

圖4 多種方式建立產品結構樹

手工建樹

    產品結構樹的節點可由手工建立，各節點的類型由系統初始化時在節點屬性設置中確定。輸入節點名稱、節點代號、數量及序號等信息。根據企業實際情況完成部件一級的產品結構樹。

復制已有的節點結構

    如果產品某部件或組件與以往設計的產品雷同或結構相似，可以通過節點復制、粘貼的方式將該節點以下的結構復制過來，再通過節點屬性值修改的方式調整相應節點的代號、名稱數量等值。

產品圖紙BOM展開生成結構樹

    手工創建一個組件節點，通過BOM展開方式，打開相應的圖紙（最好一個組件所有的圖紙放在同一個文件夾下），PDM會根據圖紙級聯關系自動展開成結構樹并提取名稱、代號、材料、材料規格、重量、數量等信息。

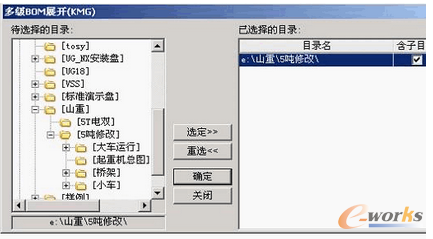

圖5 自動尋找子目錄展開圖紙

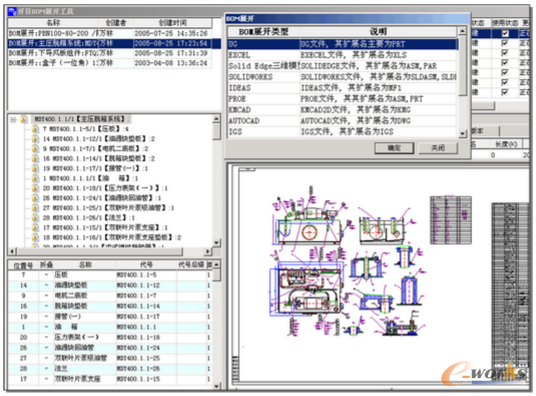

圖6 根據成套圖紙自動創建產品結構

    資料入庫后自動創建一個相應零部件對象，并且把這張圖紙放在這個零部件對象的文檔頁中。

     產品開發是一個綜合流程，在這個流程中，子流程、組織結構、開發活動、技術以及工具共同運作在PDM系統的總體框架中。產品生命周期管理解決方案提供一組能力，使得企業能夠在產品全生命周期（從市場需求到產品報廢）范圍內，高效的創新、管理其產品及相關服務。

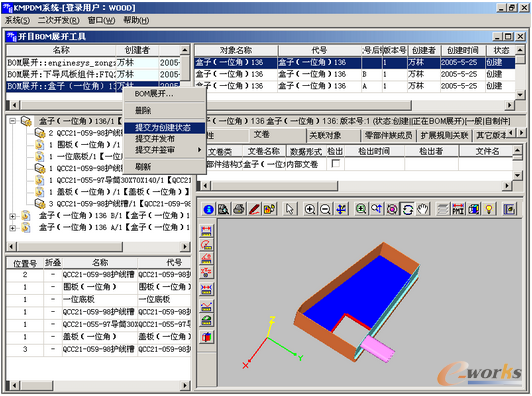

圖7 根據三維模型創建產品結構
